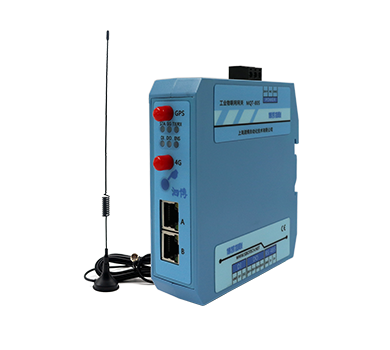

MQT-805

Modbus/Modbus TCP/EtherNet IP转MQTT物联网网关

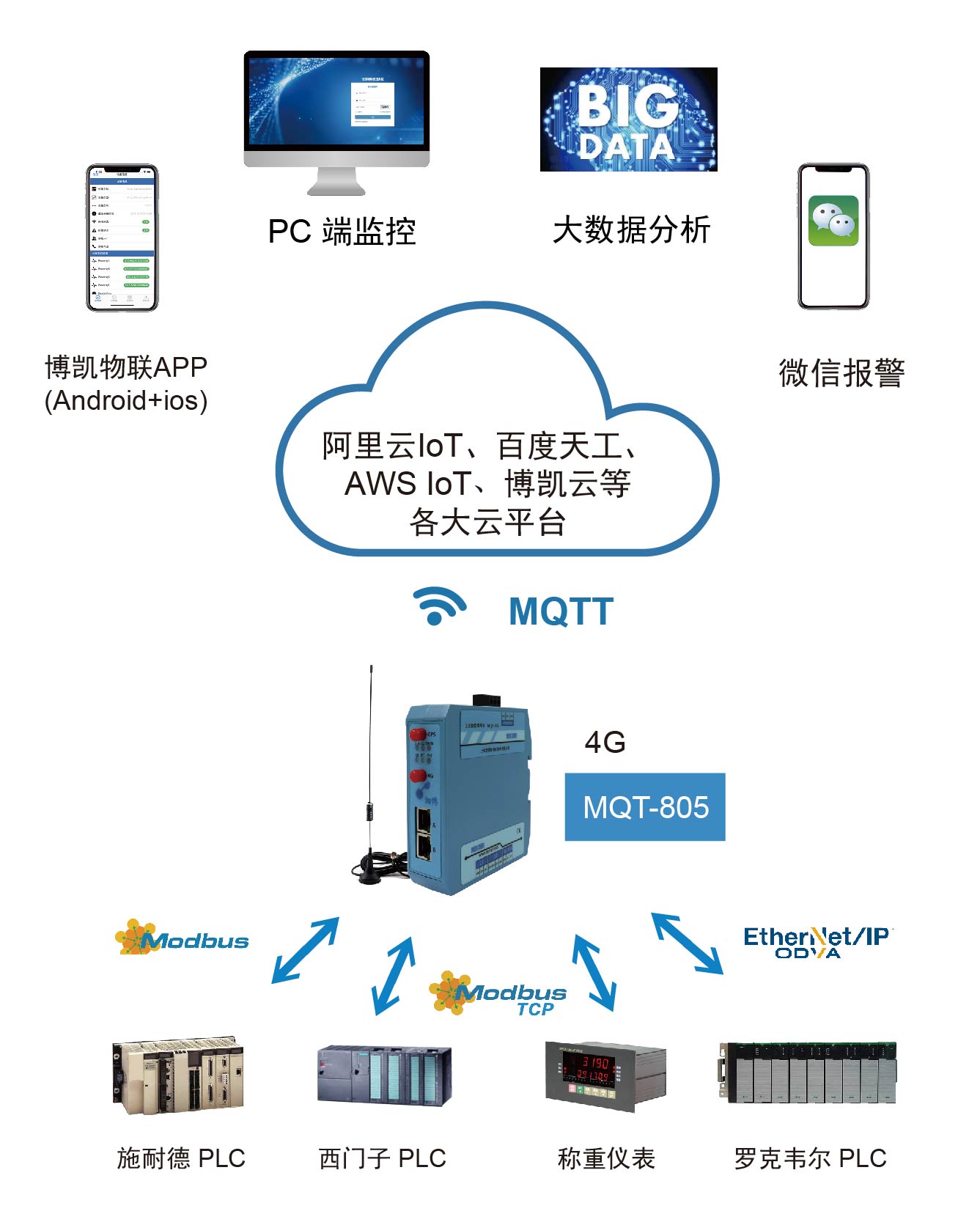

基本说明：MQT-805支持Modbus 总线协议、Modbus TCP协议（双网口）、Ethernet/IP协议（双网口）和透明传输（串口），支持GPS定位和4G/3G/2G（全网通）无线数据通讯网络的一款远程监控终端，主要针对需要无人值守和远程监控的工业监控现场，可用于Modbus、Modbus TCP主/从站设备（工业智能仪器仪表、施耐德PLC、SCADA软件等）、EtherNet/IP Scanner设备（欧姆龙、AB PLC等）、DI/DO设备通过4G无线网络传输数据，支持MQTT/MQTTS协议连接至各大云平台（阿里云IoT、百度天工、EMQ、AWS等），可广泛应用于水质监控、环境检测、智能楼宇、智慧农业、能源、电力等有设备远程监控需求的领域。展开>>

分享到：

1、接口丰富：串口端支持作为Modbus主/从站，或者透明传输；对接各种仪器仪表设备，PLC、DCS等；网口可作为Modbus TCP主/从站，作为主站对接设备如：智能仪表；作为从站对接设备如：施耐德PLC、SCADA软件等；网口作为EtherNet/IP adapter，对接支持EtherNet/IP通讯的scanner，如：AB PLC、OMRON PLC等；支持两路数字量输入DI、两路数字量输出DO和GPS定位；
2、功能强大：使用json格式将数据上传云平台，用户可自定义json内容格式；支持新数据推送机制或周期发送机制，数据发送间隔可设置，以节省客户流量费用；支持Modbus寄存器发送格式或属性名称发送格式，属性名称发送格式更加通俗易懂，以缩短设备投运时间；支持随时通过云平台监控设备端运行状态，自动监测4G信号，具有信号强度指示功能；
3、安全可靠：支持SSL/TLS加密，支持的版本为SSL V3.0和TLS V1.0/V1.1/V1.2，支持自定义Client ID功能；工业级的可靠性，实时监控网关状态，4G支持永远在线，具有连接探测、自动重连功能，故障自复位；

1、4G模块： ① 带宽：1.4/3/5/10/15/20MHz； ② 支持 FDD LTE，TDD LTE，TDSCDMA，WCDMA，CDMA，GSM； ③ SIM卡：支持全网通 3V/1.8V Micro SIM卡；
2、串行端口： ① 支持RS485接口，半双工，奇偶校验位支持无校验、奇校验、偶校验、标记、空格，停止位支持1位和2位； ② 波特率：600 - 115200bps； ③ 支持的协议类型：Modbus协议，支持作Modbus RTU/ASCII主/从站； ④ 支持功能码：01、02、03、04、05、06、15、16； ⑤ 接口类型：3.81三针端子； ⑥ 隔离设计：1kV光电隔离； ⑦ 支持透明传输；
3、以太网口： ① 网口类型：两个10M/100M自适应的网口，半双工、全双工； ② 支持的协议类型：Modbus TCP协议，支持作Modbus TCP主/从站（Modbus TCP Client/Server）； ③ 支持功能码：01、02、03、04、05、06、15、16； ④ EtherNet/IP协议，支持作从站（EtherNet/IP Adapter）； ⑤ 接口类型：RJ45*2； ⑥ 其他：支持DHCP；
4、最大连接数： ① Modbus RTU连接数：最大输入字节数 ≤512Bytes；最大输出字节数 ≤512Bytes；最大连接站点数：31（不带中继）；最大命令条数：100条； ② Modbus TCP连接数：最大输入字节数 ≤512Bytes；最大输出字节数 ≤512Bytes；最大连接站点数：4个，可以连接四个Modbus TCP从站；命令条数：100条； ③ Ethernet IP连接数：最大输入字节数 ≤492Bytes；最大输出字节数 ≤492 Bytes；注：RTU和TCP字节数和命令数独立计数，互不影响；最大属性个数：Modbus RTU+Modbus TCP+DI/DO共1000个属性；
5、DI口（数字量输入）： ① 接口类型：3.81三针端子； ② DI数量：两路DI共地； ③ DI节点类型：仅支持干节点；
6、DO口（数字量输出）： ① 接口类型：3.81四针端子； ② DO数量：两路DO； ③ DO最大输出电压、电流：DC30V / AC220V 0.9A（DO 输出仅适用网关24V~30V电压供电时）；
7、整机供电及防护安装： ① 供电：DC 24V（11-30V）； ② 工作环境温度：-20℃～60℃，相对湿度：5%～95%（无凝露）； ③ 机械尺寸：34mm（宽）×116mm（高）×107.4mm（深）； ④ 安装方式：35mm导轨； ⑤ 防护等级：IP20；
